静力水准仪：基于连通器原理的精准监测技术

更新时间：2026-05-27

浏览次数：6

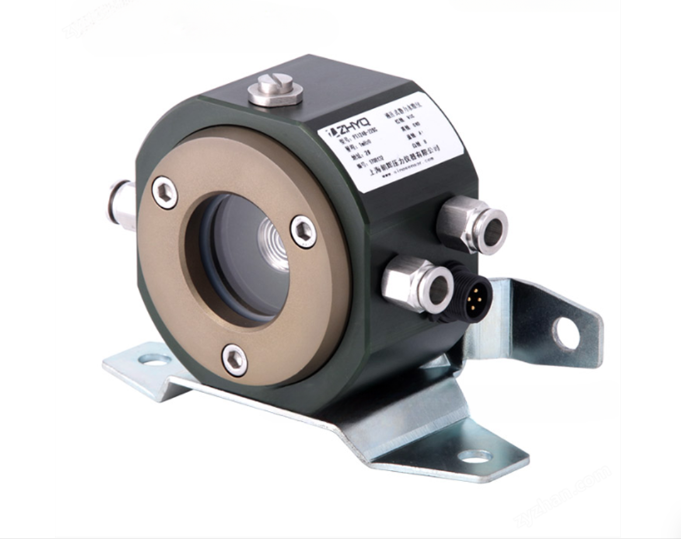

　　静力水准仪作为区别于传统人工水准测量的自动监测设备，工作原理基于经典的连通器原理，结合现代传感与数据传输技术，实现了长期、稳定、自动的变形监测，其技术逻辑清晰可靠，是工程监测领域应用广泛的设备之一。

　　静力水准仪的核心原理来自基础的物理规律：几个底部连通的容器中装入同种液体，在液体静止的状态下，各个容器的液面高度会始终保持一致。设备的每个监测测点都对应一个密封的测头容器，所有测头之间通过专用的连通管连接，管内充入经过特殊处理的高稳定性工作液体，这种液体蒸发量极低、热膨胀系数小，能够大程度减少环境因素对测量的干扰。

　　静力水准仪整套设备的工作流程清晰可控：安装完成后首先进行初始标定，以预先设置的基准测点液位为基准，采集所有测点的初始液位数据，作为后续计算的基准值。当某个测点发生沉降或抬升时，测点的本体位置发生变化，而连通管内的液面会因连通器原理保持相对水平，因此测头内的液位相对于测点本体的位置就会产生对应变化。测头内部的高精度液位传感器会捕捉到这个变化量，将其转换为可读取的电信号，传输到数据采集单元。

　　采集到的原始数据会经过多重修正保障准确性：设备内置的温度传感器会实时监测环境与液体温度，自动修正热胀冷缩带来的液位误差，消除温度波动对测量结果的干扰；同时系统会自动校准设备固有误差，确保数据真实反映测点的变形情况。修正后的数据经过计算，就能得出该测点相对于基准点的沉降量或抬升量，精度足以捕捉到工程结构中毫米级甚至更细微的变形变化。

　　静力水准仪还支持多测点组网，基准测点与各个监测测点通过连通管和信号线连接，形成完整的监测网络，不仅能获取单点的变形数据，还能计算不同测点之间的差异沉降，直观呈现整个监测区域的变形趋势。采集到的数据可通过有线或无线方式传输到后台监测系统，实现实时存储、分析与展示，为工程安全管控提供精准的数据支撑。

　　整套设备没有复杂的运动部件，结构简单可靠性高，既适合室内基坑、隧道的密闭环境，也能在户外大坝、桥梁的恶劣环境中稳定运行，是工程长期变形监测的可靠选择。
