两相流流量计

描述:两相流流量计
感谢您购买高速采集多参数流量计,本使用说明书专门用于指导您了解流量计的功能和特性。使用仪器前,请先仔细阅读本说明书,以确保安全和正确使用,请妥善保存本说明书以供日后参考。

  • 产品型号:
  • 厂商性质:生产厂家
  • 更新时间:2024-04-16
  • 访问量:273
产品详情/ PRODUCT DETAIL

标题:两相流流量计

产品概述

油气井井口计量装置使 用 说 明:
感谢您购买高速采集多参数流量计,本使用说明书专门用于指导您了解流量计的功能和特性。使用仪器前,请先仔细阅读本说明书,以确保安全和正确使用,请妥善保存本说明书以供日后参考。

两相流流量计

一、典型应用

型号:PT6006

石油行业

二、整机外形


DSC_2504

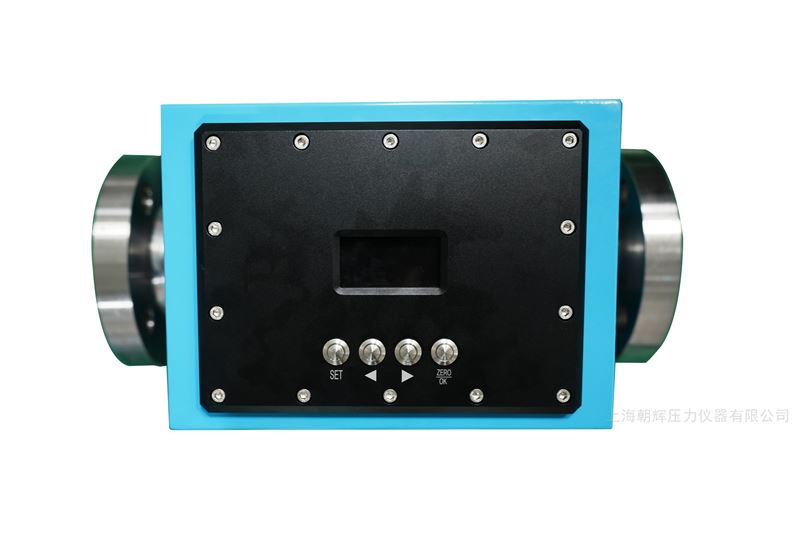

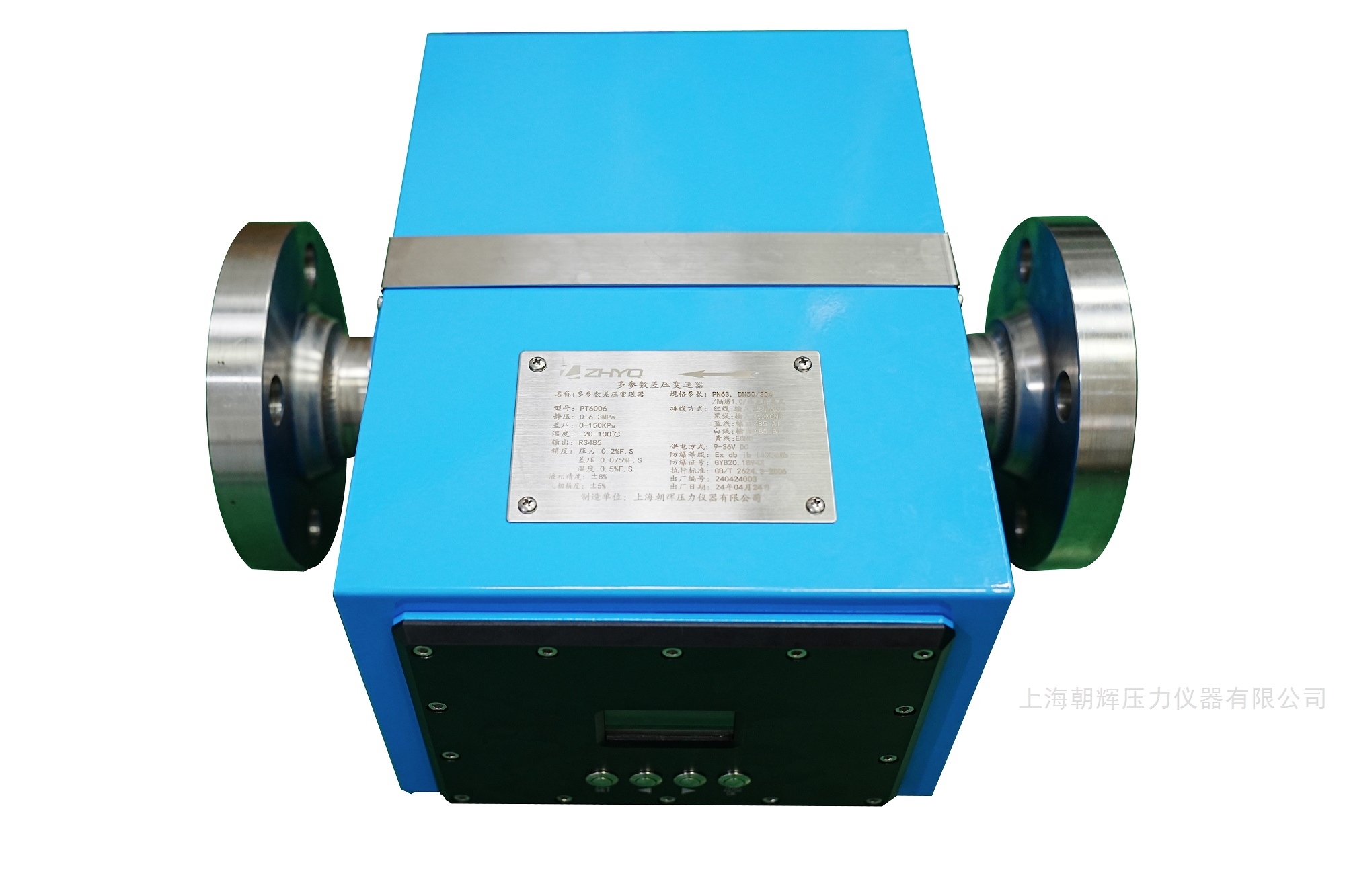

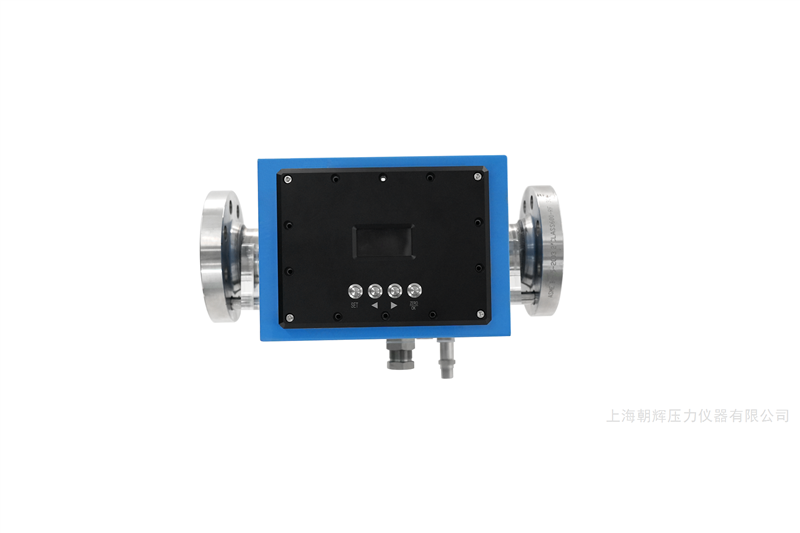

产品外形图




三、技术规格

测量类型:

差压、静压、温度、含水

测量介质:

油、气、水

量程范围:

差压:0-150KPa

静压:0-6.4MPa

温度:-20~120℃

综合精度:

静压:0.25%

差压:0.2%

温度:0. 5%

非线性:

满量程的0.2%

可靠性:

满量程的0.2%

输出信号:

RS485

供电电压:

9~36VDC

工作温度范围:

-20~120

补偿温度范围:

-20~60

启动时间:

<5s(通电后,性能达到规范)

通讯协议:

Modbus RTU (协议见说明书)

过载压力:

1.5倍额定压力

接液部分材料:

不锈钢304

防护等级:

IP66

过程法兰连接:

DN50/class600(HG/HT20615-2009)











四、
安全注意事项及使用须知

4.1   安全注意事项

4.1.1当测量对人体有害的物质时,请注意做好防护措施;

4.1.2如果仪器开始过热,冒烟或发出异常气味,请立即关闭电源;

4.1.3请勿拆卸或改装此仪器;

4.1.4 为了避免过程泄漏,用户只能使用相应的法兰接头设计的O型环,不慎泄漏可能会导致伤害或死亡。

4.1.5应避免与引线或接线端子相接触。引线上可能存在的高压会引起触电,不慎触电将会导致死亡或重伤。

4.1.6当长时间不使用时,应关闭电源

4.2     使用须知

4.2.1请仔细阅读本使用说明书,并在使用前充分了解仪器各部分的功能和操作,在使用前检查仪器的每个部分是否正常工作。

4.2.2根据使用说明书进行必要的检查和参数调整。

4.2.3不要突然改变仪器的环境温度;

4.2.4不要将重物放在仪器上;

4.2.5不要将引出线连接错误;

五、 产品配件及接线定义

5.1       产品配件介绍:

检查产品包装盒内是否有下列物品:

高速采集多参数流量计        1台

使用说明书                  1份

合格证                      1张

5.2      接线定义:

      含水表A2/B2:               接RS485A(蓝色线)/B线(白色线),输入接口;

      RS485 A1/B1:          暂时接RS485A(蓝色线)/B线(白色线),数据输出;

9~36V IN+/9-36V IN-:            电压输入(9~36V  IN+接电源+(红色线),9~36V  IN-接电源-(黑色线),切记不可超压输入)

24V/GND:             24V输出(9~36V输入才有输出,约等于9~36V输入电压,GND接黄色线);

六、   安装注意事项

6.1  产品安装时需遵循相关《石油输送管道施工规范》;

6.2 安装时,请特别注意进出口安装方向;

6.3 安装时,请特别注意避免仪器受到强烈冲击;

6.4 确保电缆是否正确连接到端口;

6.5 必须在产品安装好之后方可通电。

6.6 产品采用吊装配合安装时,优先选用高强度软绳;

6.7 本产品不可浸泡在水中使用;

七、按键操作说明

7.1 按键定义

 按键定义:设置/移位(SET),清零/确认(ZERO/OK),递减(<),递增(>)。

7.2 菜单结构

7.2.1 SET

7.2.2 ZERO/OK

八、维护与故障排除

8.1 日常维护

如果仪器变脏,请用软布擦拭,不要使用汽油,涂料稀释剂等清洁仪器。

8.2  一般故障排除

8.2.1高速采集多参数流量计显示屏异常时,应首先检查电缆线是否有断线、短路情况,有则更换电缆线;

8.2.2 高速采集多参数流量计通讯异常时,应先检查RS485通讯线是否坏,有则更换RS485通讯线。
